Tủ điện công nghiệp cho doanh nghiệp và dự án tại Đồng Nai, TP.HCM

Tủ điện là thành phần trung tâm trong hệ thống cung cấp, phân phối và điều khiển điện của nhà máy, xưởng sản xuất, tòa nhà, kho hàng và các công trình dân dụng – công nghiệp. Một phương án tủ điện phù hợp cần được lựa chọn dựa trên phụ tải, sơ đồ điện, môi trường lắp đặt, yêu cầu vận hành và khả năng mở rộng của dự án.

Với doanh nghiệp, chủ đầu tư và đơn vị quản lý dự án tại Đồng Nai, TP.HCM, việc chuẩn bị đúng yêu cầu kỹ thuật ngay từ đầu giúp hạn chế phát sinh khi thi công, thuận tiện bảo trì và hỗ trợ kiểm soát hệ thống điện trong quá trình sử dụng.

Tủ điện gồm những loại nào?

Tùy vào chức năng trong hệ thống, tủ điện có thể được thiết kế với nhiều cấu hình khác nhau. Không nên lựa chọn chỉ dựa trên tên gọi hoặc kích thước bên ngoài; cần xác định rõ vai trò của tủ trong toàn bộ sơ đồ cung cấp điện.

Tủ điện tổng MSB

Tủ MSB thường được bố trí tại vị trí tiếp nhận nguồn điện chính của công trình, sau đó phân phối đến các nhánh hoặc tủ điện khu vực. Cấu hình tủ có thể bao gồm thiết bị đóng cắt, bảo vệ, đo lường và các thành phần liên quan đến việc phân phối nguồn. Việc lựa chọn thiết bị cần căn cứ vào công suất, dòng điện làm việc, phương án cấp nguồn và yêu cầu phối hợp bảo vệ.

Tủ điện phân phối

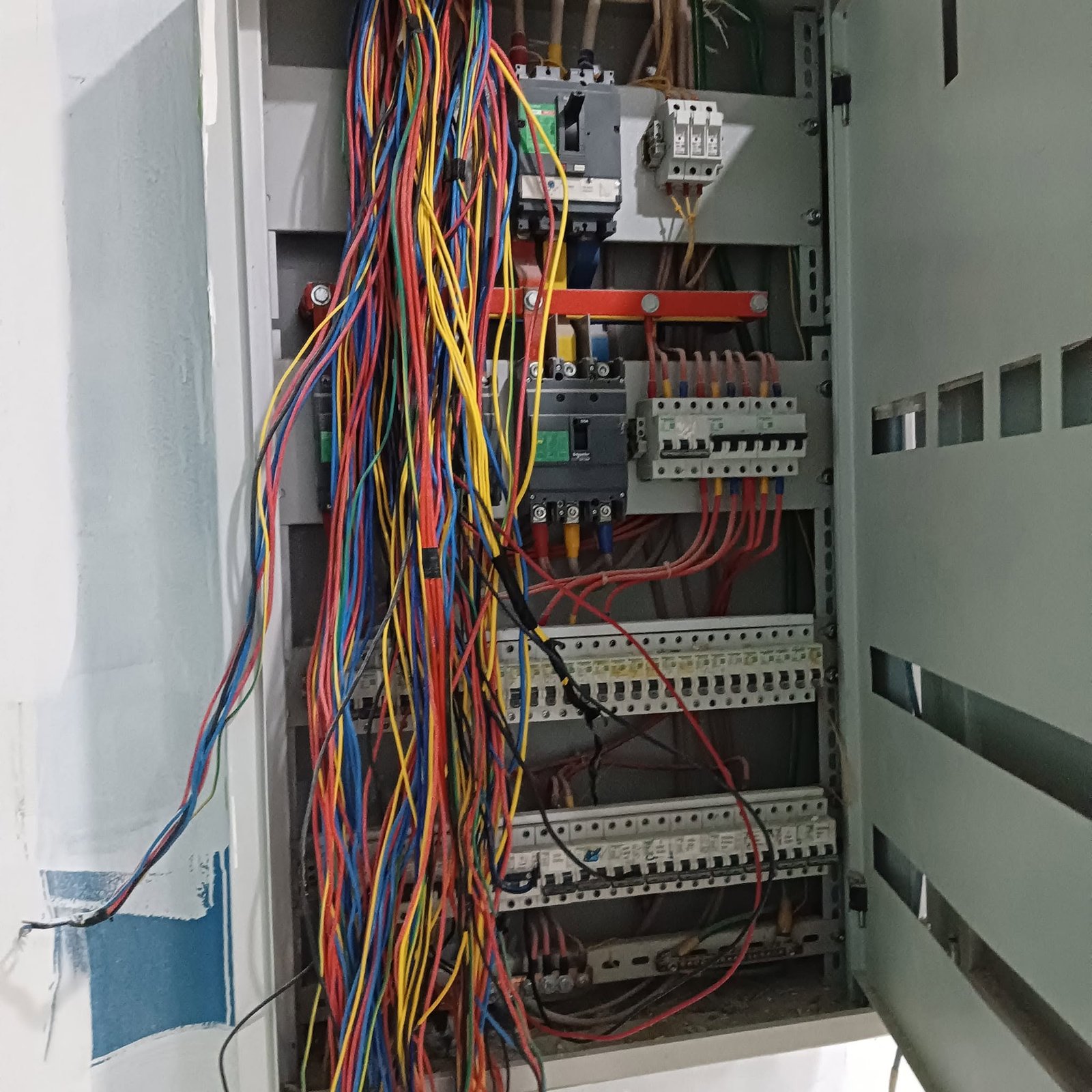

Tủ phân phối nhận nguồn từ tủ tổng hoặc nguồn trung gian để cấp điện cho từng khu vực, dây chuyền, tầng hoặc nhóm phụ tải. Loại tủ này giúp phân chia mạch điện rõ ràng, hỗ trợ cô lập khu vực khi kiểm tra và thuận tiện cho công tác bảo trì.

Tủ điện điều khiển

Tủ điều khiển được sử dụng để điều khiển và giám sát động cơ, máy bơm, quạt, băng tải hoặc các thiết bị trong dây chuyền. Tùy yêu cầu, tủ có thể tích hợp thiết bị đóng cắt, bảo vệ động cơ, bộ điều khiển, rơ-le, biến tần hoặc giao diện vận hành. Cấu hình cụ thể cần được xác định từ logic hoạt động và tín hiệu của thiết bị thực tế.

Tủ ATS

Tủ ATS phục vụ việc chuyển đổi nguồn theo phương án thiết kế giữa các nguồn điện khác nhau. Khi sử dụng tủ ATS, cần làm rõ loại nguồn, chế độ chuyển nguồn, điều kiện liên động, thời gian chuyển đổi và các tải ưu tiên. Những yêu cầu này ảnh hưởng trực tiếp đến sơ đồ mạch điều khiển và lựa chọn thiết bị.

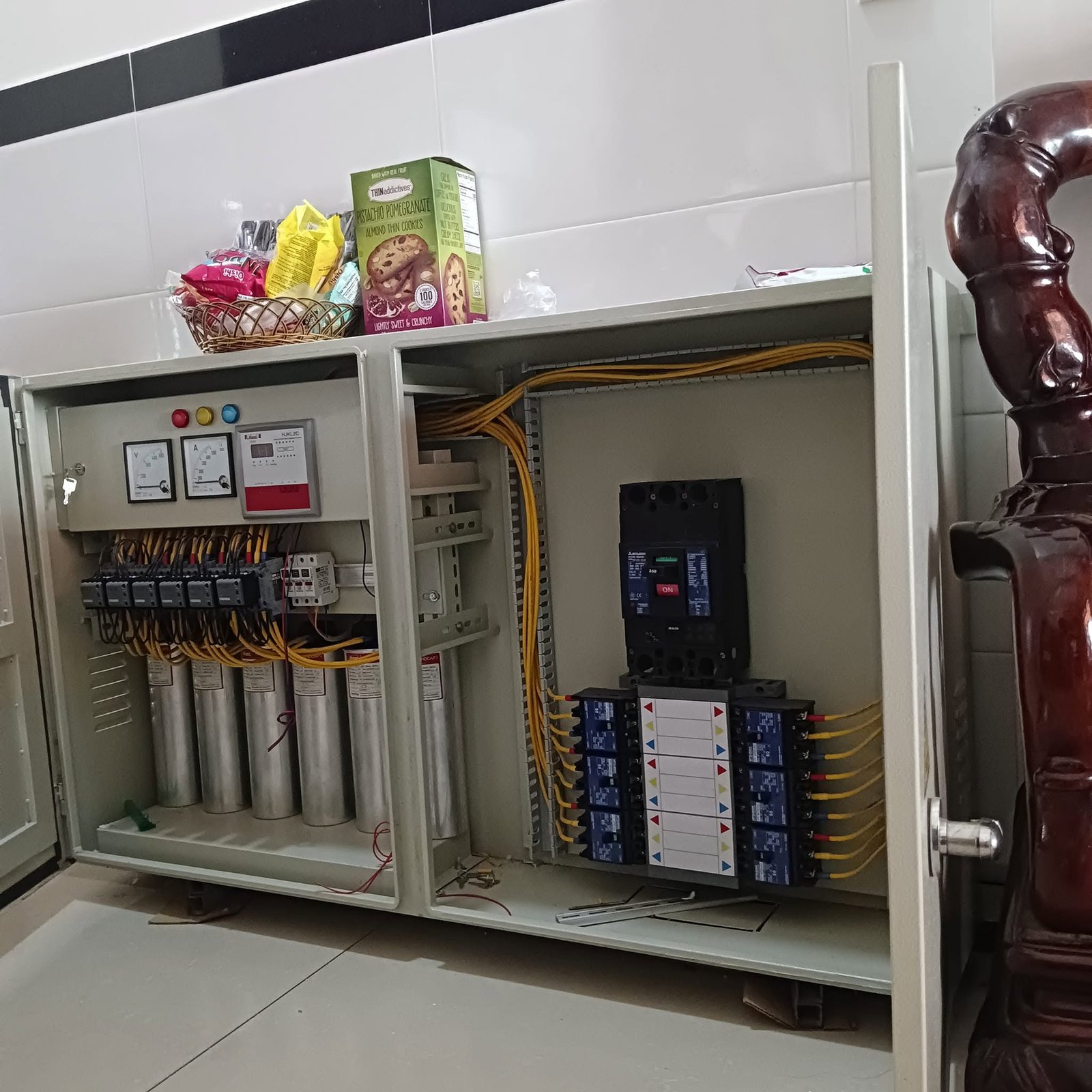

Tủ bù công suất phản kháng

Tủ bù được sử dụng trong các hệ thống có nhu cầu cải thiện hệ số công suất. Việc thiết kế cần dựa trên đặc tính phụ tải, mức dao động của tải, phương thức đóng cắt và điều kiện vận hành. Không nên chọn dung lượng bù theo ước tính đơn giản nếu chưa có thông tin đo đạc hoặc dữ liệu phụ tải phù hợp.

Tiêu chí lựa chọn tủ điện cho dự án

1. Xác định phụ tải và sơ đồ cấp điện

Trước khi triển khai, cần tổng hợp danh sách phụ tải, công suất hoặc dòng điện làm việc, chế độ vận hành và mức độ ưu tiên của từng nhóm tải. Sơ đồ nguyên lý giúp làm rõ nguồn vào, các nhánh ra, thiết bị bảo vệ, thiết bị đo lường và phương án liên động.

2. Chọn kết cấu và kích thước tủ phù hợp

Kích thước tủ cần đủ không gian cho thiết bị, thanh cái, máng đi dây, đầu cáp và khoảng cách phục vụ kiểm tra. Nếu tủ quá chật, việc đấu nối và bảo trì có thể trở nên khó khăn. Ngược lại, kích thước quá lớn có thể làm tăng diện tích lắp đặt và chi phí không cần thiết.

3. Quan tâm đến môi trường lắp đặt

Tủ đặt trong phòng điện, khu vực sản xuất, ngoài trời hoặc nơi có bụi, hơi ẩm sẽ có yêu cầu khác nhau về kết cấu, thông gió, cấp bảo vệ vỏ tủ và phương án chống ảnh hưởng từ môi trường. Vị trí lắp đặt cần được khảo sát trước để hạn chế điều chỉnh khi thi công.

4. Thiết bị đóng cắt và bảo vệ

Thiết bị trong tủ cần được lựa chọn đồng bộ với dòng điện, khả năng chịu ngắn mạch, số cực, phương án bảo vệ và yêu cầu phối hợp giữa các cấp. Các thông tin về nguồn điện và phụ tải càng đầy đủ thì việc lựa chọn thiết bị càng sát với nhu cầu vận hành.

5. Khả năng mở rộng và bảo trì

Đối với nhà máy hoặc dự án có kế hoạch tăng phụ tải, nên xem xét không gian dự phòng, vị trí đấu nối và khả năng bổ sung thiết bị. Tủ cũng cần có nhãn nhận diện, sơ đồ mạch, đánh số dây và bố trí dễ tiếp cận để hỗ trợ kiểm tra sau này.

Quy trình triển khai tủ điện cho doanh nghiệp và chủ đầu tư

1. Tiếp nhận yêu cầu: thu thập thông tin về loại công trình, vị trí lắp đặt, nguồn điện, danh sách phụ tải và mục tiêu sử dụng.
2. Kiểm tra dữ liệu kỹ thuật: rà soát sơ đồ nguyên lý, bản vẽ liên quan, thông số thiết bị và các yêu cầu phối hợp với hệ thống hiện hữu.
3. Đề xuất cấu hình: lựa chọn loại tủ, kết cấu, thiết bị đóng cắt, thiết bị điều khiển, phương án đo lường và đầu nối.
4. Triển khai bản vẽ: thể hiện sơ đồ nguyên lý, sơ đồ bố trí thiết bị, sơ đồ đấu dây và các thông tin cần thiết cho quá trình gia công, lắp đặt.
5. Gia công và lắp ráp: thực hiện theo hồ sơ kỹ thuật đã thống nhất, chú ý đến bố trí thiết bị, thanh cái, dây dẫn và khả năng thao tác.
6. Kiểm tra trước bàn giao: rà soát ngoại quan, nhãn tủ, đầu nối, mạch điều khiển và các nội dung kiểm tra phù hợp với phạm vi công việc.

Vì sao cần tư vấn tủ điện theo từng dự án?

Mỗi công trình có sơ đồ cấp điện, điều kiện mặt bằng và đặc tính phụ tải khác nhau. Tủ điện cho một xưởng sản xuất có thể cần tập trung vào điều khiển động cơ và khả năng vận hành liên tục, trong khi tủ cho tòa nhà hoặc kho hàng có thể chú trọng phân chia khu vực, đo lường và khả năng bảo trì.

Tư vấn theo dự án giúp doanh nghiệp và chủ đầu tư làm rõ phạm vi cung cấp, hạn chế thiếu thiết bị hoặc sai lệch giữa bản vẽ và hiện trường. Đây cũng là cơ sở để phối hợp giữa đơn vị thiết kế, nhà thầu cơ điện và bên vận hành.

Cần chuẩn bị gì khi yêu cầu báo giá tủ điện?

Để quá trình trao đổi hiệu quả hơn, khách hàng nên chuẩn bị các thông tin như: loại công trình, địa điểm lắp đặt, sơ đồ nguyên lý, danh sách phụ tải, nguồn điện, số lượng tủ, yêu cầu điều khiển, điều kiện môi trường và tiến độ dự kiến. Nếu chưa có đầy đủ hồ sơ, có thể bắt đầu bằng việc mô tả nhu cầu và cung cấp những dữ liệu hiện có để được xác định các thông tin còn thiếu.

Đối với doanh nghiệp, chủ đầu tư và dự án tại Đồng Nai hoặc TP.HCM, Cơ Điện Tử Bình An có thể tiếp nhận nhu cầu về tủ điện, tủ phân phối, tủ điều khiển, tủ ATS và tủ bù để cùng trao đổi phương án phù hợp với hồ sơ và điều kiện thực tế. Hãy gửi thông tin công trình để được tư vấn cấu hình tủ điện rõ ràng trước khi triển khai.
