Thiết kế hệ thống M&E cho nhà máy và doanh nghiệp

Thiết kế hệ thống M&E là quá trình lập phương án và hồ sơ kỹ thuật cho các hạng mục cơ điện trong công trình. Với nhà máy, nhà xưởng và doanh nghiệp tại Đồng Nai, TP. Hồ Chí Minh, công việc này thường liên quan đến hệ thống điện động lực, điện chiếu sáng, cấp thoát nước, thông gió, điều hòa không khí, phòng cháy chữa cháy và các hạng mục liên quan khác.

Một phương án M&E phù hợp không chỉ thể hiện trên bản vẽ. Hồ sơ cần hỗ trợ quá trình thi công, kiểm tra, vận hành và bảo trì sau này, đồng thời hạn chế xung đột giữa các bộ môn. Vì vậy, chủ đầu tư nên xác định rõ nhu cầu sử dụng, đặc điểm dây chuyền, mặt bằng, tải điện và yêu cầu kỹ thuật trước khi triển khai.

Thiết kế hệ thống M&E gồm những hạng mục nào?

Phạm vi thiết kế phụ thuộc vào quy mô, công năng và yêu cầu vận hành của từng công trình. Đối với nhà máy và doanh nghiệp, các nhóm hạng mục thường được xem xét gồm:

Hệ thống điện động lực và phân phối điện

Hệ thống điện động lực cung cấp điện cho máy móc, thiết bị sản xuất, khu vực phụ trợ và các phụ tải kỹ thuật. Nội dung thiết kế có thể bao gồm sơ đồ nguyên lý, phân chia tủ điện, tuyến cáp, vị trí thiết bị, phương án bảo vệ và kết nối giữa các cấp phân phối.

Việc phân nhóm phụ tải giúp việc quản lý và bảo trì thuận tiện hơn. Những khu vực có yêu cầu sử dụng khác nhau nên được xem xét riêng về nguồn cấp, phương án điều khiển và khả năng cô lập khi cần bảo dưỡng.

Hệ thống tủ điện công nghiệp

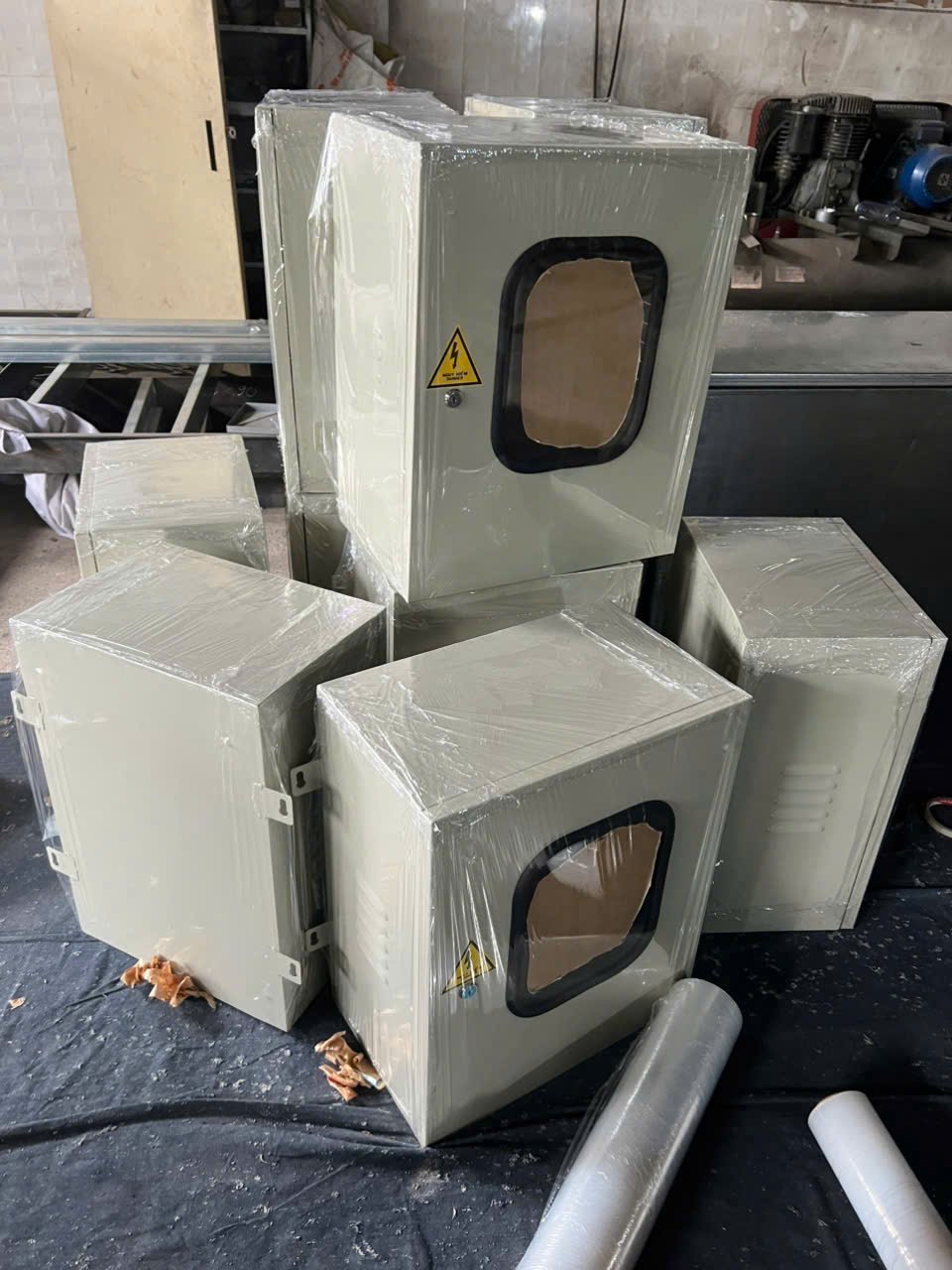

Tủ điện là thành phần quan trọng trong mạng lưới phân phối và điều khiển điện của nhà máy. Tùy chức năng, công trình có thể cần tủ điện tổng, tủ phân phối, tủ động lực, tủ điều khiển, tủ chuyển nguồn hoặc các loại tủ chuyên dụng khác.

Trong thiết kế, cần xác định rõ vị trí lắp đặt, chức năng từng tủ, sơ đồ kết nối, phương án đi cáp, khả năng thao tác và điều kiện môi trường. Cách bố trí hợp lý giúp giảm chiều dài tuyến cáp không cần thiết và hỗ trợ công tác kiểm tra, sửa chữa.

Hệ thống chiếu sáng

Thiết kế chiếu sáng cần phân biệt khu vực sản xuất, kho, văn phòng, hành lang, sân bãi và các không gian phụ trợ. Ngoài yêu cầu về khả năng sử dụng, phương án còn cần quan tâm đến vị trí lắp đặt, điều khiển, bảo trì và điều kiện môi trường của từng khu vực.

Đối với nhà xưởng, việc bố trí đèn nên được phối hợp với kết cấu, đường ống, hệ thống thông gió và thiết bị sản xuất để hạn chế vướng mắc khi thi công. Các khu vực cần chiếu sáng khi mất điện cũng cần được xem xét trong tổng thể phương án điện của công trình.

Hệ thống cấp thoát nước

Hệ thống cấp nước cần đáp ứng nhu cầu sử dụng của sản xuất, sinh hoạt và các khu vực phụ trợ theo yêu cầu thực tế. Hệ thống thoát nước cần được phân tích theo tính chất khu vực, hướng thoát, vị trí thu gom và điều kiện kết nối với hạ tầng hiện hữu.

Đối với nhà máy, việc tách bạch các dòng nước theo công năng có thể giúp quá trình quản lý và vận hành rõ ràng hơn. Các tuyến ống cũng cần được phối hợp với nền, trần, kết cấu và các hệ thống cơ điện khác.

Thông gió, điều hòa không khí và kiểm soát môi trường

Tùy công năng, công trình có thể cần thông gió cho khu vực sản xuất, phòng kỹ thuật, kho, văn phòng hoặc các không gian có yêu cầu riêng. Phương án HVAC cần được xem xét dựa trên diện tích, nguồn nhiệt, số người, thiết bị phát sinh nhiệt và điều kiện vận hành.

Với khu vực sản xuất, hệ thống thông gió không nên được thiết kế tách rời khỏi dây chuyền và kiến trúc. Việc phối hợp sớm giúp xác định vị trí thiết bị, tuyến ống, cửa gió, không gian bảo trì và các điểm giao cắt với hệ thống khác.

Phòng cháy chữa cháy và các hệ thống liên quan

Các hạng mục phòng cháy chữa cháy cần được triển khai theo yêu cầu pháp lý, hồ sơ được phê duyệt và đặc điểm của công trình. Trong thiết kế M&E, các hệ thống liên quan cần được phối hợp về nguồn điện, tuyến ống, vị trí thiết bị, tín hiệu điều khiển và khả năng tiếp cận khi kiểm tra.

Do yêu cầu của từng công trình có thể khác nhau, chủ đầu tư nên chuẩn bị đầy đủ thông tin về công năng, vật liệu, khu vực nguy cơ và quy mô sử dụng để đơn vị thiết kế có cơ sở lập phương án phù hợp.

Quy trình thiết kế cơ điện M&E cho nhà máy

1. Khảo sát và tiếp nhận yêu cầu

Trước khi thiết kế, cần thu thập thông tin về địa điểm, mặt bằng, công năng, dây chuyền, thiết bị dự kiến, phụ tải, nhu cầu cấp thoát nước và các yêu cầu vận hành. Với công trình cải tạo, việc khảo sát hiện trạng có vai trò quan trọng để nhận diện các tuyến kỹ thuật đang có và giới hạn của mặt bằng.

2. Phân tích phụ tải và lập phương án sơ bộ

Thông tin đầu vào được sử dụng để phân nhóm phụ tải, xác định nhu cầu cấp điện, vị trí các khu vực kỹ thuật và mối liên hệ giữa các hệ thống. Ở giai đoạn này, chủ đầu tư có thể so sánh các phương án về khả năng thi công, vận hành, bảo trì và mở rộng.

3. Triển khai bản vẽ và thuyết minh kỹ thuật

Hồ sơ có thể bao gồm bản vẽ mặt bằng, sơ đồ nguyên lý, chi tiết lắp đặt, tuyến cáp, tuyến ống, vị trí thiết bị, bảng thống kê và thuyết minh. Mức độ chi tiết cần phù hợp với giai đoạn dự án và mục đích sử dụng hồ sơ.

4. Phối hợp liên bộ môn và rà soát xung đột

Các hệ thống điện, nước, HVAC, PCCC, kết cấu và kiến trúc thường dùng chung không gian kỹ thuật. Việc phối hợp bản vẽ giúp phát hiện sớm các điểm giao cắt, thiếu không gian lắp đặt hoặc khó tiếp cận khi bảo trì.

5. Hoàn thiện hồ sơ và hỗ trợ triển khai

Sau khi thống nhất phương án, hồ sơ được cập nhật theo yêu cầu dự án. Trong quá trình triển khai, những thay đổi về thiết bị, mặt bằng hoặc công năng cần được kiểm tra lại để hạn chế ảnh hưởng đến các hệ thống liên quan.

Những yếu tố cần lưu ý khi thiết kế M&E

• Công năng và dây chuyền: Nhà máy sản xuất, kho, văn phòng và khu phụ trợ có yêu cầu cơ điện khác nhau.
• Khả năng mở rộng: Nên dự kiến các vị trí và phương án kết nối phù hợp nếu doanh nghiệp có kế hoạch tăng công suất hoặc bổ sung thiết bị.
• Điều kiện mặt bằng: Không gian phòng điện, trần kỹ thuật, giếng kỹ thuật và lối tiếp cận ảnh hưởng trực tiếp đến khả năng thi công.
• Khả năng vận hành, bảo trì: Thiết bị cần có vị trí thao tác và kiểm tra phù hợp, tránh bố trí tại nơi khó tiếp cận.
• Phối hợp giữa các bộ môn: Hồ sơ M&E nên được rà soát đồng bộ với kiến trúc, kết cấu, công nghệ và hạ tầng hiện hữu.
• Yêu cầu pháp lý: Các hạng mục liên quan đến điện, an toàn, môi trường và phòng cháy chữa cháy cần được xem xét theo quy định áp dụng cho từng dự án.

Vì sao nên triển khai thiết kế M&E ngay từ đầu?

Thiết kế cơ điện được thực hiện sớm giúp chủ đầu tư có cơ sở phối hợp giữa công năng, kiến trúc và kết cấu. Các vị trí dành cho phòng điện, trục kỹ thuật, tuyến cáp, đường ống và thiết bị có thể được xem xét trước khi thi công, từ đó giảm nguy cơ phải điều chỉnh khi công trình đã hoàn thiện một phần.

Hồ sơ thiết kế cũng giúp việc dự toán, lựa chọn thiết bị và tổ chức thi công có định hướng rõ hơn. Đối với doanh nghiệp đang vận hành, thiết kế cải tạo cần đặc biệt chú ý đến thời gian dừng máy, phương án chuyển đổi và khả năng duy trì hoạt động của các khu vực không thi công.

Thiết kế hệ thống M&E tại Đồng Nai và TP. Hồ Chí Minh

Đối với các dự án tại Đồng Nai và TP. Hồ Chí Minh, thông tin địa điểm cần được đưa vào ngay từ giai đoạn khảo sát. Điều kiện mặt bằng, hạ tầng cấp điện nước, hiện trạng nhà xưởng, quy mô sản xuất và yêu cầu của khu công nghiệp có thể ảnh hưởng đến phương án cơ điện.

Cơ Điện Tử Bình An có thể tiếp nhận nhu cầu thiết kế M&E của nhà máy và doanh nghiệp dựa trên hồ sơ mặt bằng, yêu cầu công năng và hiện trạng thực tế. Để bắt đầu, chủ đầu tư nên chuẩn bị bản vẽ kiến trúc, thông tin thiết bị, nhu cầu phụ tải, yêu cầu cấp thoát nước và phạm vi công việc mong muốn.

Hãy gửi yêu cầu thiết kế hệ thống M&E để được trao đổi về phạm vi công việc, thông tin đầu vào và phương án phù hợp với công trình của doanh nghiệp. Việc xác định rõ nhu cầu ngay từ đầu sẽ giúp quá trình thiết kế, phối hợp và triển khai thuận lợi hơn.
