Tủ MSB là gì? MSB là viết tắt của Main Switchboard, được hiểu là tủ điện tổng hạ thế của một công trình, nhà máy hoặc hệ thống sản xuất. Tủ MSB tiếp nhận nguồn điện từ máy biến áp, máy phát điện hoặc nguồn điện lưới, sau đó phân phối đến các tủ điện nhánh, tủ động lực, tủ điều khiển và các khu vực sử dụng điện.
Trong các dự án thi công cơ điện công nghiệp tại TP.HCM, tủ MSB giữ vai trò quan trọng trong việc tổ chức, bảo vệ và kiểm soát toàn bộ hệ thống điện hạ thế. Việc lựa chọn cấu hình, thiết bị đóng cắt và phương án lắp đặt phù hợp giúp doanh nghiệp vận hành ổn định, giảm rủi ro sự cố và thuận tiện cho công tác bảo trì.
Tủ MSB là gì và có vai trò như thế nào?
Tủ MSB là trung tâm phân phối điện chính của công trình. Nguồn điện sau khi đi qua máy biến áp hoặc thiết bị đầu vào sẽ được đưa đến tủ MSB. Từ đây, điện được chia thành nhiều nhánh để cấp cho hệ thống chiếu sáng, máy móc sản xuất, bơm, hệ thống HVAC, tủ điều khiển, dây chuyền tự động hóa và các phụ tải khác.
Khác với tủ điện phân phối thông thường, tủ MSB thường có dòng điện định mức lớn hơn, yêu cầu cao hơn về khả năng chịu ngắn mạch, độ an toàn, tính liên tục cấp điện và khả năng mở rộng. Tùy quy mô nhà máy, tủ có thể được thiết kế dạng cố định hoặc dạng ngăn kéo, tích hợp đo lường, bảo vệ, chuyển nguồn và kết nối với hệ thống quản lý năng lượng.
Các chức năng chính của tủ MSB
- Tiếp nhận nguồn điện: nhận điện từ máy biến áp, máy phát điện hoặc nguồn điện dự phòng.
- Phân phối điện: chia nguồn đến các tủ điện và nhóm phụ tải theo sơ đồ thiết kế.
- Bảo vệ hệ thống: ngắt mạch khi xảy ra quá tải, ngắn mạch, chạm đất hoặc các điều kiện bất thường khác.
- Đo lường và giám sát: theo dõi dòng điện, điện áp, công suất, hệ số công suất và điện năng tiêu thụ.
- Điều khiển chuyển nguồn: phối hợp giữa nguồn điện lưới và máy phát điện khi công trình có yêu cầu cấp điện liên tục.
- Mở rộng hệ thống: tạo điều kiện bổ sung thêm ngăn tủ hoặc nhánh tải khi nhà máy tăng công suất.

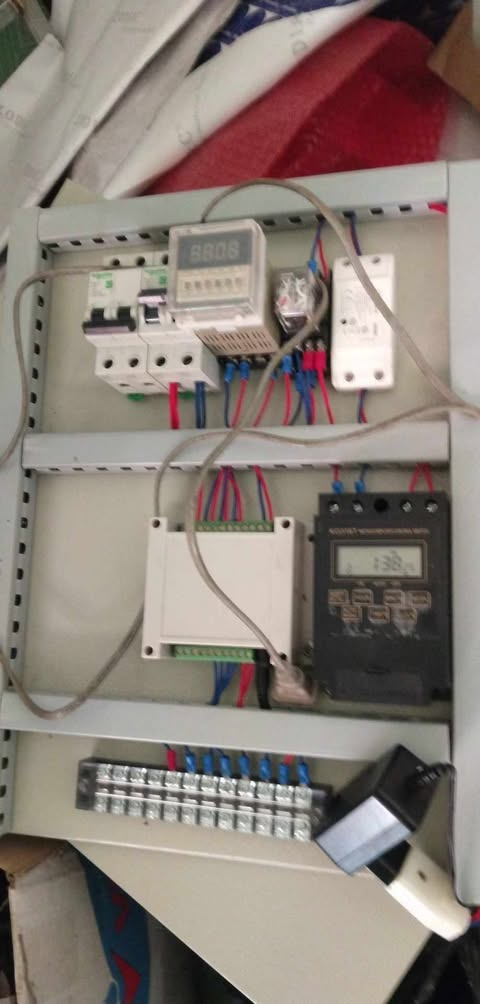

Cấu tạo cơ bản của tủ điện MSB
Một tủ MSB hoàn chỉnh gồm nhiều bộ phận cơ khí, điện và điều khiển. Cấu hình thực tế cần được xác định dựa trên công suất phụ tải, sơ đồ cấp điện, điều kiện lắp đặt và yêu cầu vận hành của doanh nghiệp.
Vỏ tủ và kết cấu cơ khí
Vỏ tủ thường được gia công từ thép sơn tĩnh điện hoặc vật liệu phù hợp với môi trường lắp đặt. Kết cấu tủ cần bảo đảm độ cứng, khả năng chịu lực, thuận tiện cho việc vận chuyển, lắp đặt và bảo trì. Các khoang chức năng có thể được phân chia thành khoang thanh cái, khoang thiết bị đóng cắt, khoang cáp vào và khoang cáp ra.
Với khu vực có độ ẩm cao, nhiều bụi hoặc nguy cơ ăn mòn, doanh nghiệp cần quan tâm đến cấp bảo vệ của vỏ tủ, giải pháp thông gió, chống ngưng tụ và phương án xử lý bề mặt. Đây là yếu tố đáng lưu ý trong môi trường nhà xưởng và các công trình công nghiệp tại TP.HCM.
Thiết bị đóng cắt chính
Thiết bị đóng cắt đầu vào thường là máy cắt không khí ACB hoặc máy cắt dạng khối MCCB, tùy theo dòng điện và yêu cầu vận hành. Thiết bị này có nhiệm vụ đóng, cắt nguồn tổng và bảo vệ hệ thống khi xuất hiện sự cố.
Các nhánh ra có thể sử dụng MCCB, MCB hoặc thiết bị bảo vệ chuyên dụng. Việc lựa chọn cần dựa trên dòng tải, dòng ngắn mạch dự kiến, đặc tính phụ tải và khả năng phối hợp bảo vệ giữa thiết bị đầu vào với các thiết bị phía sau.
Thanh cái và hệ thống kết nối
Thanh cái là bộ phận dẫn điện chính bên trong tủ MSB. Thanh cái thường được chế tạo từ đồng hoặc nhôm, có tiết diện được tính toán theo dòng tải, điều kiện nhiệt và khả năng chịu lực điện động khi xảy ra ngắn mạch.
Ngoài thanh cái pha, tủ còn có thanh trung tính và thanh tiếp địa. Các mối nối phải được xử lý chắc chắn, đúng kỹ thuật và có giải pháp hạn chế phát nhiệt tại điểm tiếp xúc. Đây là một trong những nội dung cần kiểm tra trong quá trình nghiệm thu tủ.
Thiết bị đo lường và bảo vệ
Tủ MSB có thể tích hợp đồng hồ đo điện đa chức năng, biến dòng CT, đèn báo pha, rơ le bảo vệ, thiết bị chống sét lan truyền và bộ điều khiển giám sát. Với doanh nghiệp có nhiều dây chuyền sản xuất, dữ liệu từ tủ MSB có thể được kết nối với hệ thống BMS, EMS hoặc hệ thống giám sát năng lượng nếu thiết kế ban đầu có tính đến nhu cầu này.
Nguyên lý hoạt động của tủ MSB
Ở trạng thái vận hành bình thường, nguồn điện được đưa vào tủ MSB qua thiết bị đóng cắt chính. Sau khi đi qua thanh cái, nguồn được phân phối đến các ngăn lộ ra và cấp cho những phụ tải đã được phân nhóm.
Khi xảy ra quá tải hoặc ngắn mạch, thiết bị bảo vệ tại vị trí phù hợp sẽ tác động để cô lập phần bị sự cố. Mục tiêu là hạn chế phạm vi mất điện, bảo vệ cáp, thiết bị và giảm ảnh hưởng đến hoạt động sản xuất. Để đạt được điều này, cần thực hiện tính toán ngắn mạch và phối hợp bảo vệ thay vì chỉ lựa chọn thiết bị theo dòng định mức.
Đối với công trình có máy phát điện, tủ MSB có thể kết hợp bộ chuyển nguồn tự động ATS hoặc hệ thống điều khiển chuyển nguồn. Khi nguồn lưới mất hoặc nằm ngoài giới hạn cài đặt, hệ thống sẽ phát tín hiệu khởi động máy phát và chuyển tải theo trình tự thiết kế.
Phân biệt tủ MSB với một số loại tủ điện khác
| Loại tủ | Vai trò chính | Vị trí thường gặp |
|---|---|---|
| Tủ MSB | Nhận và phân phối nguồn điện tổng | Phòng điện, trạm điện, khu vực kỹ thuật |
| Tủ DB | Phân phối điện cho một khu vực hoặc nhóm tải | Tầng nhà, phân xưởng, khu văn phòng |
| Tủ MCC | Điều khiển và bảo vệ động cơ | Nhà máy, trạm bơm, dây chuyền sản xuất |
| Tủ ATS | Chuyển đổi giữa nguồn lưới và nguồn dự phòng | Công trình cần cấp điện liên tục |
| Tủ điều khiển | Điều khiển thiết bị hoặc quy trình tự động | Dây chuyền, máy móc, hệ thống kỹ thuật |
Yêu cầu khi thiết kế tủ MSB cho doanh nghiệp
Thiết kế tủ MSB cần bắt đầu từ khảo sát phụ tải và sơ đồ cấp điện tổng thể. Doanh nghiệp nên cung cấp thông tin về công suất máy móc, chế độ vận hành, phụ tải ưu tiên, dự kiến mở rộng và yêu cầu dự phòng. Nếu dữ liệu đầu vào không đầy đủ, tủ có thể bị thiếu công suất, khó mở rộng hoặc phát sinh chi phí điều chỉnh sau khi đưa vào sử dụng.
Tính toán công suất và dòng điện
Cần xác định công suất đặt, hệ số đồng thời, hệ số công suất và dòng làm việc của từng nhóm tải. Đối với động cơ công suất lớn, máy nén, bơm, quạt hoặc dây chuyền có dòng khởi động cao, phương án lựa chọn thiết bị phải xét đến quá trình khởi động và dao động điện áp.
Tính toán ngắn mạch và phối hợp bảo vệ
Khả năng cắt của thiết bị phải phù hợp với dòng ngắn mạch tại vị trí lắp đặt. Đồng thời, các cấp bảo vệ cần được phối hợp để thiết bị gần điểm sự cố tác động trước, hạn chế việc cắt toàn bộ nguồn điện của nhà máy.
Dự phòng và khả năng mở rộng
Tủ MSB nên được tính đến không gian dự phòng, ngăn lộ dự phòng và khả năng bổ sung phụ tải trong tương lai. Tuy nhiên, mức dự phòng cần dựa trên kế hoạch phát triển thực tế để tránh làm tủ quá lớn, tăng chi phí đầu tư và chiếm diện tích phòng điện.
Quy trình thi công tủ MSB tại TP.HCM
1. Khảo sát hiện trường
Đơn vị thi công cần kiểm tra vị trí đặt tủ, đường vận chuyển, cao độ nền, không gian thao tác, tuyến cáp và điều kiện thông gió. Với nhà máy đang hoạt động, cần lập phương án thi công hạn chế ảnh hưởng đến sản xuất và thống nhất lịch cắt điện.
2. Kiểm tra bản vẽ và vật tư
Trước khi lắp đặt, cần đối chiếu bản vẽ nguyên lý, bản vẽ bố trí thiết bị, sơ đồ đấu nối và danh mục vật tư. Các thiết bị phải đúng chủng loại, thông số, số lượng và phù hợp với cấu hình đã được phê duyệt.
3. Lắp đặt tủ và đấu nối cáp
Tủ được đưa vào vị trí, căn chỉnh, cố định và liên kết với hệ thống tiếp địa. Cáp lực và cáp điều khiển được đi theo tuyến phù hợp, bảo đảm bán kính uốn, khả năng nhận diện và thuận tiện khi kiểm tra. Đầu cáp, cosse, thanh cái và các điểm đấu nối cần được siết theo yêu cầu kỹ thuật của thiết bị.
4. Kiểm tra và thử nghiệm
Các hạng mục kiểm tra có thể gồm kiểm tra ngoại quan, đo cách điện, kiểm tra liên tục mạch, kiểm tra thứ tự pha, kiểm tra tiếp địa, thử đóng cắt và kiểm tra tín hiệu bảo vệ. Nếu có ATS, máy phát hoặc hệ thống giám sát, cần thử nghiệm theo từng chế độ vận hành và tình huống chuyển nguồn.
5. Chạy thử và bàn giao
Sau khi hoàn tất kiểm tra, tủ MSB được chạy thử không tải và có tải theo phương án được thống nhất. Hồ sơ bàn giao nên gồm bản vẽ hoàn công, sơ đồ nguyên lý, tài liệu thiết bị, biên bản thử nghiệm, hướng dẫn vận hành và kế hoạch bảo trì.
Lưu ý an toàn khi vận hành tủ MSB
- Chỉ người được đào tạo và phân công mới được thao tác trong phòng điện.
- Không tự ý thay đổi cài đặt bảo vệ khi chưa đánh giá ảnh hưởng đến hệ thống.
- Kiểm tra nhiệt độ tại các điểm nối, tình trạng thiết bị và dấu hiệu phát nhiệt bất thường.
- Giữ khu vực trước tủ thông thoáng, khô ráo và không dùng làm nơi tập kết vật tư.
- Thực hiện bảo trì định kỳ, vệ sinh bụi và siết kiểm tra các mối nối theo kế hoạch.
- Áp dụng quy trình cô lập nguồn và treo biển cảnh báo trước khi sửa chữa.
Doanh nghiệp nên chọn đơn vị thi công tủ MSB như thế nào?
Đơn vị thi công cần có năng lực thiết kế, gia công tủ, lắp đặt hệ thống điện và phối hợp với các hạng mục cơ điện khác. Kinh nghiệm xử lý phụ tải công nghiệp, dây chuyền máy móc, bơm, biến tần, máy phát và hệ thống điều khiển sẽ giúp phương án thực tế hơn.
Doanh nghiệp cũng nên yêu cầu làm rõ phạm vi công việc, tiêu chuẩn áp dụng, thương hiệu thiết bị, tiến độ, hồ sơ nghiệm thu và trách nhiệm bảo hành. Một phương án tốt không chỉ tập trung vào giá tủ mà còn phải bảo đảm an toàn, độ tin cậy, khả năng bảo trì và khả năng mở rộng trong tương lai.
Kết luận
Qua nội dung trên, có thể hiểu tủ MSB là gì: đây là tủ điện tổng hạ thế, có nhiệm vụ tiếp nhận, bảo vệ, đo lường và phân phối điện cho toàn bộ công trình hoặc nhà máy. Với doanh nghiệp tại TP.HCM, thiết kế và thi công tủ MSB cần gắn với đặc điểm phụ tải, điều kiện mặt bằng, yêu cầu vận hành và kế hoạch phát triển sản xuất.
Trước khi triển khai, doanh nghiệp nên khảo sát hiện trường, lập sơ đồ cấp điện, tính toán phụ tải, lựa chọn thiết bị phù hợp và xây dựng kế hoạch kiểm tra nghiệm thu rõ ràng. Đây là cơ sở để hệ thống điện vận hành an toàn, ổn định và dễ bảo trì.
CTA: Nếu doanh nghiệp đang cần tư vấn thiết kế, gia công hoặc thi công tủ MSB cho nhà xưởng và công trình tại TP.HCM, hãy chuẩn bị thông tin về công suất phụ tải, sơ đồ điện và mặt bằng lắp đặt để được khảo sát và đề xuất phương án phù hợp.
Câu hỏi thường gặp về tủ MSB
Tủ MSB là gì?
Tủ MSB là tủ điện tổng hạ thế, nhận nguồn từ máy biến áp, máy phát hoặc lưới điện rồi phân phối đến các tủ điện và phụ tải trong công trình.
Tủ MSB có giống tủ DB không?
Không. Tủ MSB là tủ phân phối chính của toàn hệ thống, trong khi tủ DB thường phân phối điện cho một khu vực hoặc nhóm phụ tải cụ thể.
Tủ MSB thường sử dụng thiết bị đóng cắt nào?
Tùy công suất và yêu cầu vận hành, tủ MSB có thể sử dụng ACB, MCCB, MCB cùng các thiết bị đo lường, bảo vệ và điều khiển liên quan.
Khi nào cần tích hợp ATS vào tủ MSB?
ATS thường được tích hợp hoặc phối hợp với tủ MSB khi công trình sử dụng nguồn dự phòng như máy phát điện và cần chuyển đổi nguồn tự động.
Thi công tủ MSB cần kiểm tra những gì?
Cần kiểm tra kết cấu tủ, đấu nối, cách điện, tiếp địa, thứ tự pha, chức năng đóng cắt, cài đặt bảo vệ và khả năng phối hợp với các thiết bị trong hệ thống.
